Пассажирский модуль ТМ800-сб1

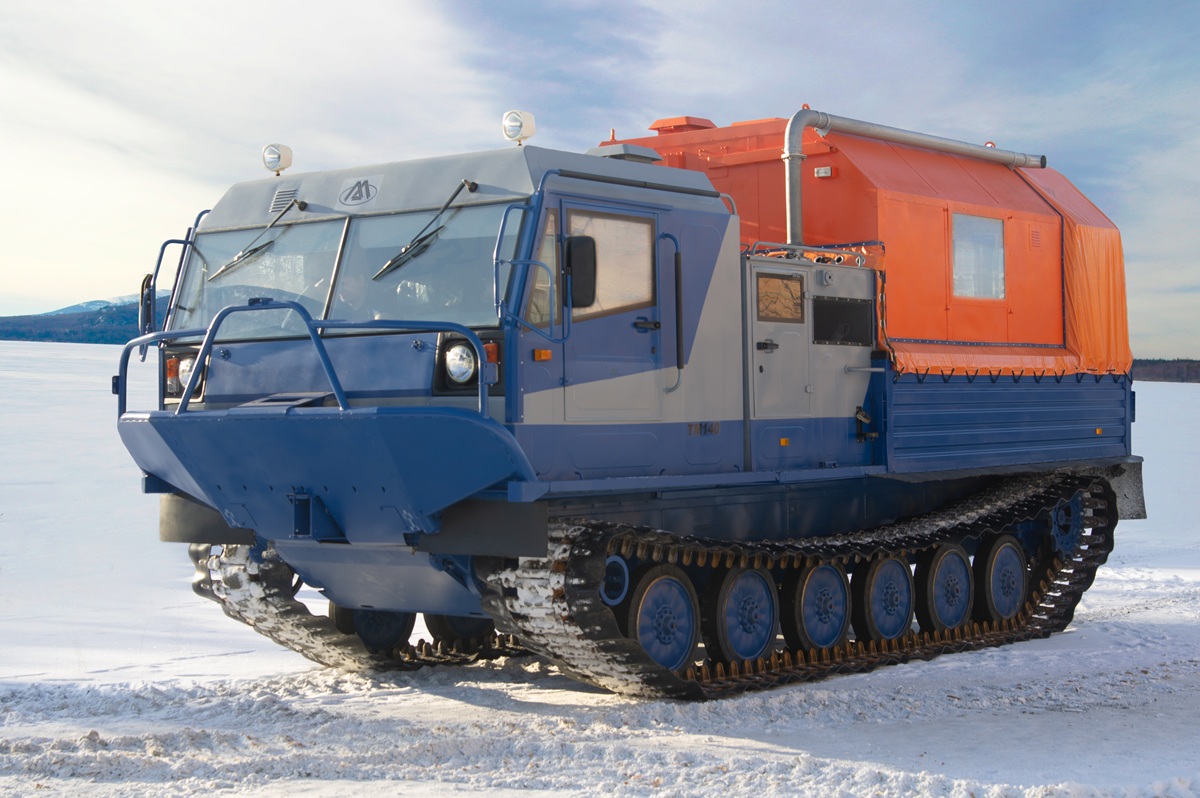

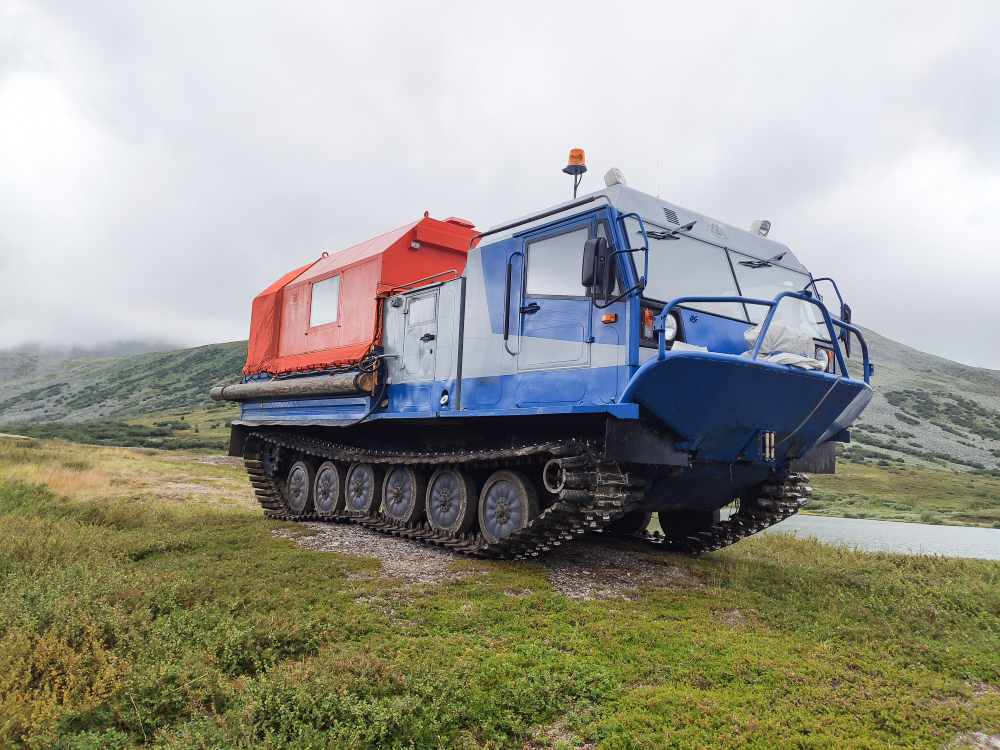

Пассажирский модуль (далее по тексту модуль) предназначен для размещения и перевозки людей и
груза. Модуль устанавливается в кузове машин ТМ120, ТМ130, ТМ140. Модуль предназначен для
эксплуатации в районах с умереннохолодным климатом при температуре окружающего воздуха от
минус 40С до плюс 40С в условиях пересеченной местности с уклонами и подъемами, при осадках в
виде дождя, снега и града, а также обледенении.
Модуль устанавливается на платформу машины с возможностью снятия и установки. Крепится при
помощи четырех болтов, для снижения вибрации в качестве опор используются резиновые подушки.
Модуль представляет собой теплоизолированный корпус каркаснопанельной конструкции. Каркас –
из гнутых стальных профилей. Панели – многослойные, с периферийной деревянной рамкой. Наружная
обшивка – алюминиевый лист, внутри модуль обшит мебельным пластиком и обклеен изотоном. Для
термоизоляции, снижения шума и водонепроницаемости стенки, потолок и стыки между панелями
заполнены жестким пенополиуретаном. Пол модуля с обеих сторон покрыт ламинированной фанерой и
внутри модуля покрыт резиновым рифленым ковром. На боковых стенах расположены два окна с
вклеенными стеклопакетами. На крыше модуля находится аварийный люк. Для естественной
вентиляции воздуха в модуле в крышке аварийного люка имеется проем с крышкой, для защиты от
гнуса вентиляционный проем закрыт сеткой.
Масса модуля с установленным оборудованием
без пассажиров, кг, не более 1 160
Габариты модуля, мм:
- длина по корпусу 2 720
- длина максимальная 2 896
- ширина по корпусу 2 660
- высота по корпусу 2 200
- высота максимальная (от опор модуля до
воздухозаборника отопителя) 2 350
Количество пассажиров 8
Количество спальных мест, шт. 4
Приборы освещения
Плафон освещения подножки, шт. 1
Плафоны внутреннего освещения, шт. 2
Система отопления зависимая жидкостная с отбором рабочей жидкости из
системы охлаждения двигателя
Количество отопителей, шт. 3 (один – основной (циркуляционный, с забором
воздуха снаружи), два – рециркуляционные)
Система отопления автономная воздушная
Система вентиляции вентиляторная с системой очистки воздуха через
сменный фильтр
Средства пожаротушения, шт. огнетушитель углекислотный, 1
Переговорное устройство, шт. 1
Розетка (24В) 1
Складывающийся стол 1
Багажные полки и отсеки да
Лестница, вмонтированная в борт грузовой
платформы, для обеспечения самостоятельной
посадки (высадки) пассажиров с поверхности
земли в модуль
да
